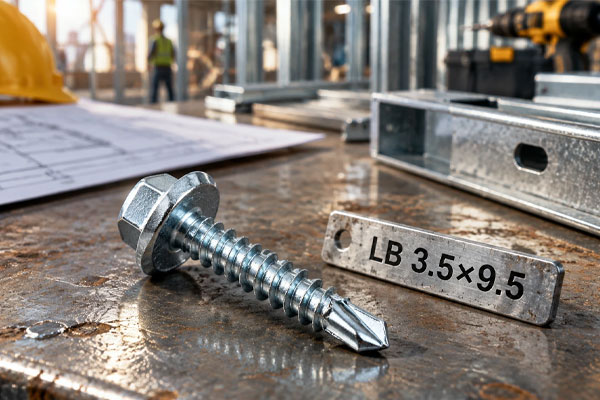

پیچ سازه سرمته LB 3.5×9.5 چیست؟
پیچ LB یک پیچ خودکار، رزوه فلزی و مجهز به نوک سرمته‌ای (Self-Drilling) است. کد اختصاری LB در استاندارد سیستم‌های کناف به پیچ‌های مخصوص اتصال سازه فلزی به سازه فلزی با نوک مته‌ای اطلاق می‌شود:
- عدد 3.5 نشان‌دهنده قطر خارجی یا قطر اسمی رزوه (برحسب میلی‌متر) است.
- عدد 9.5 نشان‌دهنده طول بدنه پیچ (برحسب میلی‌متر) است.
تفاوت بنیادین پیچ‌های رده L با پیچ‌های رده T (نظیر TN و TB) در کاربری آن‌هاست؛ پیچ‌های سری T برای الصاق صفحات روکش‌دار گچی یا سیمانی به سازه طراحی شده‌اند، درحالی‌که سری L منحصراً وظیفه تثبیت اسکلت فلزی به یکدیگر را بر عهده دارند.
مشخصات فنی و جدول ویژگی‌ها
برای مقایسه سریع و اطمینان از انطباق این محصول با دفترچه مشخصات فنی پروژه، اطلاعات کلیدی محصول در جدول زیر خلاصه شده است:
محدوده ضخامت مجاز برای پیچ LB چقدر است؟
مهم‌ترین عامل فنی در انتخاب این پیچ، ضخامت ورق‌های فولادی محل اتصال است:
- این پیچ به‌طور دقیق برای مجموع ضخامت بیش از ۰.۷ تا ۲.۲۵ میلی‌متر طراحی شده است.
- نوک مته‌ای فولادی پیچ، هنگام چرخش با گشتاور بالا ابتدا سطح ورق را برش داده و براده‌برداری می‌کند؛ سپس رزوه‌های متراکم و تیز آن در شیار ایجادشده قفل می‌شوند.
- اگر ضخامت مجموع ورق‌ها کمتر از ۰.۷ میلی‌متر باشد، استفاده از پیچ نوک‌تیز (سرسوزنی) توصیه می‌شود، زیرا نوک مته‌ای ممکن است در ورق‌های خیلی نازک گشادی حفره ایجاد کند و اتصال شل شود. برعکس، اگر ضخامت فلز بیش از ۲.۲۵ میلی‌متر باشد، مته این سایز دچار سوختگی یا کندی می‌شود.
مهم‌ترین کاربردهای پیچ LB 3.5×9.5 کی پلاس
در سیستم‌های Drywall، نقاط متعددی وجود دارند که در آن‌ها ورق‌های گالوانیزه دوبل می‌شوند یا براکت‌های تقویت‌شده به پروفیل‌های اصلی متصل می‌گردند. کاربردهای رایج این پیچ عبارت‌اند از:
- اتصال پروفیل‌های تقویتی و رانرهای ضخیم: مونتاژ اتصالات تقویتی چارچوب‌های در و پنجره و برخی دیتیل‌های پروفیل‌های سنگین UA.
- مونتاژ قطعات معلق‌کننده در سقف کاذب: اتصال بست‌های سقفی، براکت‌های مستقیم (رکاب و براکت طرح کناف)، اتصال آویز نانیوس به پروفیل CD60 یا F47 در سیستم‌های سقف با بارهای سنگین.
- تثبیت استادها و رانرهای ضخامت بالا: مهار پایه‌ها و رانرهای گالوانیزه در دیوارهای با ارتفاع زیاد یا دیوارهای تاسیساتی که ضخامت ورق‌های آن‌ها از ۰.۶ و ۰.۷ میلی‌متر فراتر می‌رود.
- اتصال قطعات و پلیت‌های تقویتی زاویه‌دار: تثبیت اتصالات گوشه، قطعات اتصال طولی و رابط‌های صلیبی در سازه‌های دکوراتیو و شکست‌های معماری.
چرا گل پیچ LB به‌صورت تخت (Pan Head) طراحی شده است؟
پیچ‌های نصب پانل گچی (TN و TB) دارای گل شیپوری یا کله‌قندی (Bugle Head) هستند تا کاغذ سطح پانل را پاره نکنند و به‌آرامی زیر سطح پانل مدفون شوند.
در نقطه مقابل، پیچ LB دارای گل تخت با لبه‌های مهارکننده (Pan Head) است. دلایل این طراحی عبارت‌اند از:
- ایجاد بیشترین سطح اصطکاک و نشیمن: کله تخت مانند واشر عمل کرده و با توزیع یکنواخت بار فشاری، دو ورق فلزی را محکم به هم پرس می‌کند.
- جلوگیری از تغییر فرم و بریدن ورق: گل تخت مانع از فرورفتن بدنه پیچ در ورقه فولادی گالوانیزه می‌شود.
- اشغال حداقل فضا: ارتفاع کم گل پیچ مانع از برجستگی زیاد زیر پانل‌های گچی بعدی می‌شود؛ با طول کوتاه ۹.۵ میلی‌متری، دنباله پیچ در پشت سازه مزاحم رد شدن تاسیسات برق و لوله‌کشی نخواهد بود.
مقایسه تخصصی پیچ LB در برابر LN، TB و TN
بسیاری از خریداران و مجریان تازه‌کار این پیچ‌ها را با یکدیگر اشتباه می‌گیرند. این جدول راهنمای تفکیک دقیق آن‌هاست:
قانون ساده مهندسی: حرف L یعنی سازه به سازه؛ حرف T یعنی پانل به سازه. حرف B یعنی سرمته‌ای (برای فلز ضخیم)؛ حرف N یعنی نوک‌تیز (برای فلز نازک).
مزایای کلیدی پیچ LB کی پلاس برای پیمانکاران و مجریان
- حذف عملیات پیش‌سوراخ‌کاری: عدم نیاز به مته‌کاری جداگانه با دریل که سرعت نصب را حداقل سه برابر افزایش می‌دهد.
- نوک مته‌ای سخت‌کاری‌شده (Hardened Steel): مانع از سر خوردن مته روی سطح لغزنده گالوانیزه حین استارت کار.
- عدم تغییر ساختار هندسی زیرسازی: طول ۹.۵ میلی‌متری از برخورد ته پیچ با جداره‌های داخلی یا عایق‌های صوتی/حرارتی پشم‌سنگ جلوگیری می‌کند.
- مقاومت در برابر زنگ‌زدگی: پوشش حفاظتی استاندارد از زنگ‌زدگی پیچ در فضاهای مرطوب (مانند سرویس‌ها و آشپزخانه‌ها) ممانعت به عمل می‌آورد.
- کاهش پرتی و هرزشدگی: شیار PH2 دقیق و استاندارد مانع از رد کردن سری پیچ‌بند و تخریب کله پیچ می‌شود.
راهنمای گام‌به‌گام نصب اصولی پیچ LB
برای دستیابی به بیشترین مقاومت باربری و پیشگیری از خرابی اتصالات، این دستورالعمل را اجرا کنید:
- انتخاب ابزار مناسب: همیشه از دستگاه پیچ‌بند با دور و کلاچ قابل‌تنظیم استفاده کنید. استفاده از دریل‌های سنگین معمولی بدون کنترل گشتاور، باعث هرز شدن رزوه یا بریدن پیچ می‌شود.
- استفاده از سری پیچ‌بند مغناطیسی PH2: سرپیچ‌بندهای فرسوده موجب لغزش، خراش پوشش محافظ و آسیب به شیار گل پیچ می‌شوند.
- زاویه عمود ۹۰ درجه: پیچ را کاملاً عمود بر مقطع ورق قرار دهید. زاویه دادن به پیچ نفوذ مته را کند کرده و اتصال را تضعیف می‌کند.
- تنظیم کلاچ و گشتاور: به محض چسبیدن گل تخت پیچ به سطح ورق رویی، چرخش را متوقف کنید. ادامه چرخش بعد از نشستن کامل گل پیچ، رزوه‌های ایجادشده در ورق پایینی را تخریب (هرز) می‌کند.
چک‌لیست اصالت و کیفیت هنگام خرید
هنگام خرید بسته‌های ۱۰۰۰ عددی پیچ LB 3.5×9.5 کی پلاس، بررسی موارد زیر مانع از خرید کالاهای تقلبی یا بی‌کیفیت بازار خواهد شد:
- تیزی و تقارن لبه‌های مته: در نمونه‌های متفرقه، نوک مته قرینه نیست و به جای براده‌برداری، ورق را پاره می‌کند.
- عمق و کیفیت شیار چهارسو (Cruz/PH2): شیار باید عمیق و بدون پلیسه فلزی باشد تا سری پیچ‌بند کاملاً در آن قفل شود.
- یکدستی پوشش ضدزنگ: وجود لکه‌های زنگ‌زدگی یا ناهمگونی در سطح پوشش، نشان‌دهنده انبارداری نامناسب یا کیفیت پایین آبکاری است.
- بسته‌بندی اورجینال کی پلاس: کالا را با بسته‌بندی پلمپ شرکتی، هولوگرام یا نشان تجاری معتبر و برچسب مشخصات دقیق فنی تهیه کنید.
