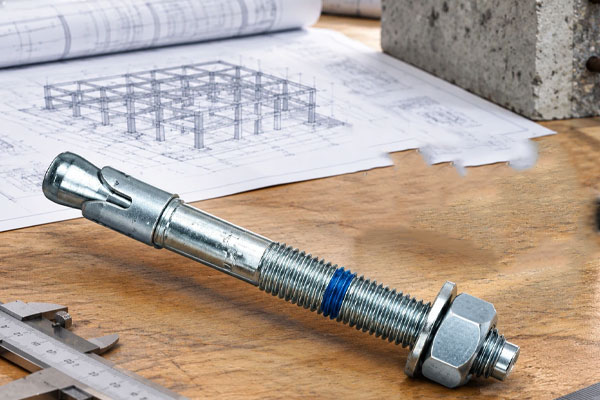

خرید رول بولت HSA ۱۶×۱۴۰ همراه مشخصات استاندارد (انکر بولت مکانیکی)

رول بولت HSA چیست و عبارت ۱۶×۱۴۰ چه معنایی دارد؟

اصطلاح HSA در اصل برگرفته از استاندارد مهار مکانیکی توسعه‌یافته توسط برند معتبر هیلتی (Hilti Standard Expansion Anchor) است. امروزه در بازار آهن و ابزار ایران، مدل‌های متعددی تحت عنوان HSA بر پایه همین ساختار مهندسی توسط شرکت‌های چینی و تولیدکنندگان داخلی عرضه می‌شوند.

در کدگذاری سایز ۱۶×۱۴۰ (M16×140):

• عدد ۱۶: نشان‌دهنده قطر شفت و قطر اسمی پیچ (رزوه) بر حسب میلی‌متر است ($M16$).
• عدد ۱۴۰: نشان‌دهنده طول کل بولت از نوک مخروطی تا انتهای رزوه بر حسب میلی‌متر ($14$ سانتی‌متر) است.

اجزای تشکیل‌دهنده رول بولت HSA

این انکر مکانیکی انبساطی از چهار بخش هماهنگ تشکیل شده است:

1. مفتول و شفت مرکزی فولادی: بخش اصلی که در یک سر رزوه استاندارد شده و در سر دیگر دارای مقطع گوه‌ای (مخروطی) است.
2. استوانه/پروانه چاک‌دار منبسط‌شونده (گوه): یک کلیپس فولادی ارتجاعی در بخش انتهایی که در تماس با دیواره بتن باز می‌شود.
3. مهره شش‌گوش استاندارد (گرید متناسب): برای اعمال گشتاور و سفت کردن اتصال.
4. واشر تخت فولادی: برای توزیع یکنواخت بار بر سطح پلیت یا قطعه کار و جلوگیری از آسیب به سازه.

مشخصات فنی و استانداردهای رول بولت HSA ۱۶×۱۴۰

شناخت ابعاد و متریال برای محاسبات باربری، انتخاب مته مناسب و کنترل کیفیت در بارگیری انبار ضروری است:

نکته بسیار مهم مهندسی: سایز مته جهت سوراخ‌کاری بتن برای رول بولت‌های گوه‌ای HSA همواره برابر با قطر اسمی شفت پیچ است؛ یعنی برای سایز ۱۶×۱۴۰ باید از مته بتن‌کن نمره ۱۶ استفاده شود تا گوه با تلورانس استاندارد و اصطکاک لازم در دیواره بتن گیر کند.

مکانیزم عملکرد و تحمل بار در بتن

عملکرد رول بولت HSA بر پایه اصطکاک مکانیکی و انبساط نقطه‌ای است. زمانی که انکر در سوراخ دقیق قرار می‌گیرد و مهره بیرونی چرخانده می‌شود:

1. مفتول مرکزی رو به بیرون کشیده می‌شود.
2. انتهای مخروطی به داخل غلاف یا پروانه فلزی هدایت می‌شود.
3. پروانه باز شده و دندانه‌های آن به دیواره داخلی بتن چنگ می‌زنند.
4. فشار متقابل گوه به بتن باعث ایجاد یک پیوند محکم و مقاومت بالا در برابر نیروی کششی (Tension) و نیروی برشی (Shear) می‌شود.

این عملکرد به سازه اجازه می‌دهد تنش‌های بارگذاری استاتیکی، بارهای جانبی و فشارهای تجهیزات سنگین را به بستر بتنی انتقال دهد.

کاربردهای اصلی در صنعت و ساختمان

سایز ۱۶×۱۴۰ به دلیل داشتن قطر بالا و طول مناسب، نقطه تعادل ایده‌آلی برای پروژه‌های متوسط تا سنگین است:

• نصب وال‌پست‌ها و مهار دیوارهای پیرامونی: ایمن‌سازی دیوارها در برابر زلزله مطابق با ضوابط پیوست ششم آیین‌نامه ۲۸۰۰.
• اتصال صفحات فلزی (بیس‌پلیت) به بتن: مهار پایه‌ستون‌ها، تیرهای فرعی و اسکلت فلزی الحاقی.
• مهار ساپورت‌های تأسیساتی سنگین: نصب داکت‌های انتقال هوا، لوله‌های اصلی اطفا حریق و تأسیسات آب‌رسانی موتورخانه‌ها.
• اتصال تجهیزات صنعتی و کارخانه‌ای: مهار شاسی ماشین‌آلات، نقاله‌ها و استراکچرهای دارای لرزش کم.
• پروژه‌های راه، ترابری و نوسازی: نصب گاردریل، تابلوهای راهنمایی، بیلبوردهای محیطی و نرده‌های حفاظتی.

مراحل گام‌به‌گام نصب اصولی (پیش‌نیاز ایمنی اتصال)

حتی باکیفیت‌ترین رول بولت نیز در صورت نصب غیردقیق دچار لقی و افت ظرفیت باربری می‌شود. اجرای استاندارد شامل ۴ مرحله است:

1. سوراخ‌کاری عمودی: با دریل چکشی و مته نمره ۱۶ میلی‌متر، سوراخی با عمق مشخص (معمولاً حداقل ۸۵ تا ۹۰ میلی‌متر برای این طول) حفر کنید. سوراخ نباید با زاویه نسبت به سطح زده شود.
2. پاک‌سازی خاکه و گردوغبار: داخل سوراخ را با استفاده از پمپ باد دستی یا فرچه مویی کاملاً تمیز کنید. وجود خاک بتن عملکرد گیرش اصطکاکی گوه را تا ۴۰ درصد کاهش می‌دهد.
3. جا زدن رول بولت: مهره را تا انتهای رزوه بالا بیاورید تا ضربه به دنده‌ها آسیب نزند. سپس قطعه را با چکش به آرامی داخل سوراخ هدایت کنید تا به عمق طراحی برسد.
4. اعمال گشتاور (بستن مهره): مهره را با آچار بکس یا ترکمتر تا سفت شدن کامل بچرخانید. کشش ایجاد شده گوه را داخل جداره بتن منبسط کرده و قفل می‌نماید.

راهنمای تفکیک مدل‌های موجود در بازار و اصالت کالا

هنگام خرید رول بولت HSA ۱۶×۱۴۰ در بازار آزاد با قیمت‌ها و عناوین متفاوتی روبرو می‌شوید:

• رول بولت HSA چینی درجه‌یک: بیشترین سهم بازار را دارد. در صورت واردات مستقیم از کارخانه‌های معتبر، کیفیت فولاد یکنواخت، دنده‌های تمیز و گالوانیزه یکدست دارند و از نظر اقتصادی برای انبوه‌سازان کاملاً مقرون‌به‌صرفه هستند.
• رول بولت HSA ایرانی: تولیدشده در کارگاه‌های صنعتی و نورد داخلی. معمولاً قیمت کمتری دارند اما برای سازه‌های حساس باید آزمون کشش میدانی (Pull-Out Test) روی آن‌ها انجام شود.
• رول بولت هیلتی اورجینال (اروپایی): با علائم اختصاری، نشان‌گذاری‌های لیزری، متریال بسیار دقیق و تاییدیه‌های ETA اروپا عرضه می‌شوند؛ قیمت آن‌ها به مراتب بالاتر است و عمدتاً در پروژه‌های صنعتی خاص و نیروگاهی مصرف می‌شوند.

فاکتورهای تأثیرگذار بر قیمت و نکات خرید عمده

قیمت این محصول بر پایه چند متغیر شفاف محاسبه می‌شود:

1. خرید جزئی در برابر خرید کارتنی: تهیه این کالا به صورت کارتنی (کارتن‌های ۱۰۰ یا ۱۲۰ عددی) همواره ۲۰ تا ۳۰ درصد ارزان‌تر از خرید دانه‌ای و تکی است.
2. وزن مفتول و کیفیت متریال: وزن استاندارد هر عدد پیچ نشان‌دهنده استفاده از مفتول باکیفیت و ضخامت دیواره گوه است.
3. هزینه‌های باربری و انبارداری: برای سفارش‌های عمده، مبدا انبار (تهران یا شهرک‌های صنعتی) و نحوه ارسال (باربری به شهر مقصد) بر قیمت تمام‌شده هر عدد کالا اثر مستقیم دارد.

چرا سفارش رول بولت ۱۶×۱۴۰ انتخابی منطقی است؟

اگر پروژه شما نیازمند اتصالی مقاوم است که هم تاییدیه ناظر ساختمانی را برای وال‌پست و پلیت فراهم کند و هم هزینه‌های خرید مصالح را بهینه نگه دارد، رول بولت HSA ۱۶×۱۴۰ پاسخی آزموده و مطمئن در کارگاه‌های عمرانی کشور است.
